【概況】
重組腺相關病毒(rAAV)是基因治療關鍵的病毒載體，該病毒載體開發中主要挑戰來自大規模生產的上游與下游的工藝優化和檢測方案的標準化，其中重組腺相關病毒(rAAV)基因組拷貝數的精確滴定與臨床前和臨床環境中正確給藥劑量直接相關，建立標準、準確和可重復的重組腺相關病毒(rAAV)基因組拷貝數定量的方法是基因治療產品中工藝開發和優化的重要環節。已有報道的，實時熒光定量PCR（qPCR）技術用于重組腺相關病毒(rAAV)基因組拷貝數的滴定檢測存在標準品建立復雜和定量重復性差的問題，數字PCR（dPCR）技術作為一種新型PCR技術，可直接定量重組腺相關病毒(rAAV)基因組拷貝數、無需依賴標準品和標準曲線，對抑制物耐受程度高，尤其適用于未純化的病毒裂解樣品的定量檢測。
Fig1、重組腺相關病毒（rAAV）的生產
(1)將帶有目的基因序列的ITR 側翼表達載體質粒與(2)攜帶rep-cap基因的AAV包裝質粒和(3)腺病毒輔助質粒共轉染HEK-293細胞時，AAV載體的生產效率與使用腺病毒感染時一致。
【實驗?zāi)康摹?/p>
我們利用Naica數字PCR技術對重組腺相關病毒(rAAV)質粒載體和病毒基因組中ITR（CY5標記）、EGFP（GOI，HEX標記）和轉錄相關調控元件WPRE（FAM標記）三個不同基因位點同時拷貝數定量的方法進行優化，在數據分析中對不同病毒樣品的前處理方案的條件進行闡述和比較，發現病毒樣品的前處理方案中ITR發卡結構的線性化和衣殼蛋白的裂解條件對病毒基因組拷貝數定量的精確性影響尤為重要，為數字PCR方法在基因治療病毒載體的質量控制體系中建立標準的檢測方法提供依據。
【rAAV病毒基因組拷貝數滴度的定量檢測方案】
Fig2、cdPCR方法檢測rAAV基因組拷貝數滴度的流程示意圖
我們針對rAAV病毒載體進行了三重靶基因同時檢測，包括：a. rAAV病毒通用檢測位點ITR基因（CY5標記），b. EGFP（GOI）基因（HEX標記）用于rAAV滴度定量檢測，c. 轉錄相關調控元件WPRE基因（FAM標記），可用于協助EGFP（GOI）基因定量準確性的評估。同時三重靶基因檢測對rAAV質粒載體拷貝數定量、rAAV常用血清型rAAV2和rAAV8的病毒基因組拷貝數定量。
我們選用和元生物（OBiO）生產的rAAV2和rAAV8兩種血清型病毒樣品，在rAAV病毒樣品前處理階段，首先對rAAV2和rAAV8病毒顆粒進行DNase I消化處理，然后使用不同的熱裂解條件對rAAV病毒衣殼蛋白進行裂解，在使用兩種不同的稀釋液對rAAV病毒裂解樣品進行梯度稀釋（Fig1），后續將梯度稀釋的待測樣品加入cdPCR反應體系中，使用cdPCR系統進行拷貝數定量（Fig2）。
由于rAAV病毒末端兩個ITR區域是反向互補序列，會形成發卡狀的二級結構，影響引物和探針的結合，我們選擇使用Msp I限制性內切酶處理。在已報道的檢測方法中，需要在數字PCR反應前對病毒基因組進行酶切預處理。由于cdPCR系統基于Crystal微滴技術即“微晶”微滴技術，允許直接添加限制性內切酶混合于cdPCR反應體系中，經過微滴生成步驟即可完成酶切反應，節省對病毒載體樣品的處理時間。
Fig3、cdPCR系統檢測流程
cdPCR采用創新型微流控設計的2D微滴矩陣技術即Crystal微滴技術作為整個系統的核心技術理念，Opal高通量芯片做為專用的耗材，可單一樣品生成和讀取約20000個微滴數，僅需一步法上樣將PCR預混液加入Opal芯片中即可完成從微滴生成、PCR擴增和三色熒光分析的整個實驗流程，全程僅需2個半小時。結合Crystal miner智能可視化的圖像分析軟件，獲得卓越的置信水平和真實可信的數據結果（Fig3）。
【結果】
cdPCR檢測質粒樣品進行概念驗證
通過陽性對照質粒標準品進行概念驗證，測試三重引物和探針的使用性能，根據線性化質粒定量檢測的結果顯示，WPRE（Fig4A）和EGFP (Fig4B)陰陽性微滴群的區分度良好，但是ITR(Fig4C) 陰陽性微滴群的區分度不好，存在雨滴現象，可能是受到ITR發卡狀二級結構影響，隨后我們在cdPCR反應體系中加入Msp I限制性內切酶用于切割I(lǐng)TR發卡結構，結果顯示酶切后陰陽性微滴群的區分度得到極大改善（Fig4D）。經Msp I酶切后ITR拷貝數定量也比酶切前更接近于理論值（Fig5）。
Fig4、cdPCR檢測WPRE/EGFP/ITR 三靶標1D散點圖
A圖顯示W(wǎng)PRE檢測的1D散點圖，B圖顯示EGFP檢測的1D散點圖，C圖顯示Msp I酶切處理前ITR檢測的1D散點圖，D圖顯示Msp I酶切處理后ITR檢測的1D散點圖，藍色表示W(wǎng)PRE陽性微滴群，綠色表示EGFP陽性微滴群，紅色表示ITR陽性微滴群，灰色表示陰性微滴群。
Fig5、Msp I酶切前后ITR基因絕對定量拷貝數值
上圖空心圓圈代表Msp I酶切前的數據；實心方塊代表Msp I酶切后的數據；橫線代表CI at 95%下的平均值mean。
接下來對梯度稀釋的線性化質粒樣品進行定量檢測，結果表明cdPCR定量結果和理論值一致性較高，三個靶基因測量R2均接近1（Fig6）。對于4個批次內及批次間樣本檢測結果分析（表1），cdPCR定量數據均表現出良好的重復性，變異系數最大值小于5.46%。
Fig6、cdPCR檢測三個靶標基因測量值和理論值的一致性
A圖顯示W(wǎng)PRE基因；B圖顯示EGFP基因；C圖顯示ITR基因。圖中豎線代表error bar。
表1 cdPCR對4個批次質粒樣品的定量檢測結果的一致性分析
cdPCR測試不同稀釋液對病毒滴度的影響
分別使用稀釋液A和稀釋液B稀釋處理rAAV2和rAAV8病毒樣品，并進行三梯度線性檢測EGFP（GOI）基因（Fig7），結果顯示兩種稀釋液的定量數據無明顯差異。

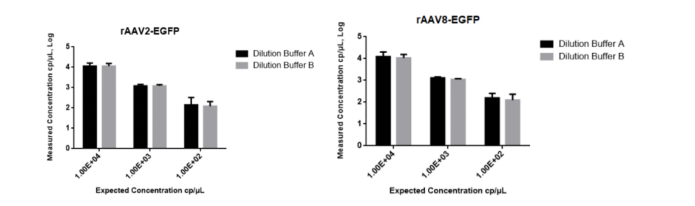

Fig7、不同稀釋液對rAAV EGFP基因定量檢測結果的影響
圖中黑色方塊代表稀釋液A，灰色方塊代表稀釋液B，橫線代表CI at 95%下的平均值（n=3）。
?cdPCR檢測不同的熱裂解時間對rAAV病毒基因組拷貝數定量的影響
為了探討rAAV病毒衣殼蛋白熱裂解時間對定量結果的影響，分別對rAAV2和rAAV8進行10分鐘和20分鐘熱裂解處理并對定量數據進行比較，實驗結果表明rAAV2和rAAV8兩種病毒在10分鐘和20分鐘的條件下定量數據無顯著差異（Fig8）。
Fig8、分別熱裂解10分鐘和20分鐘對rAAV2和rAAV8病毒基因組拷貝數的定量數據
圖中顯示2和8分別代表rAAV2和rAAV8，其中圓點代表測得濃度，橫線代表均值。
rAAV病毒樣品 ITR與EGFP及WPRE的比值
ITR是位于rAAV病毒基因組兩側的短DNA 序列，當使用Msp I限制性內切酶切處理后，檢測出的ITR拷貝數和EGFP（GOI）及WPRE基因的比例應該是2:1:1。在10分鐘和20分鐘熱裂解處理后，分別檢測rAAV2和rAAV8病毒樣品的三個濃度梯度，計算ITR/EGFP和ITR/WPRE的比值并進行Bland-Altman一致性分析，實驗數據表明rAAV2病毒樣品處理過程中采用熱裂解10分鐘得到的結果更接近于預期比值，對rAAV8病毒樣品的熱裂解時間20分鐘比值優于10分鐘的比值。兩種病毒之間關鍵基因的比值差異推測可能是由于rAAV血清型差異導致的。

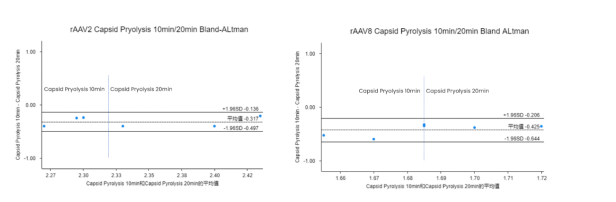

Fig9、Bland-Altamn分析不同熱裂解時間對rAAV2和rAAV8中ITR、EGFP和WPRE定量比率的一致性
最后對兩種病毒樣品分別進行十倍梯度稀釋檢測（5個數據點，每個數據點重復3次）以驗證cdPCR方法的靈敏度，同時可幫助評估LOQ定量檢測限，結果如下表9所示，兩種rAAV病毒樣品的三個靶基因定量檢測線性R2均接近1，對于低豐度樣品三個靶基因均有檢出。此外對低豐度樣品判定，可以借助Crystal Miner軟件的“Explore Crystal”功能對微滴進行追溯分析，確保結果真實可靠（Fig10）。
表9：rAAV2和rAAV8梯度稀釋檢測
Fig10、Crystal Miner軟件進行低豐度病毒樣品中陽性微滴進行追溯分析
【總結】
cdPCR 進行rAAV病毒基因組拷貝數的定量檢測具有更好的數據重復性和數據一致性，這一點對于rAAV基因組拷貝數定量以及成品的質量控制是至關重要的。此外cdPCR系統具備智能可視化Crystal Miner分析軟件，可以進行數據的質控溯源分析，確保數據的精確性。本次實驗數據基于三熒光通道cdPCR系統首次在同一反應中檢測三個rAAV病毒樣品中相關靶基因，對于三重數字PCR實驗中各熒光通道之間的串?dāng)_現象，能夠通過Crystal Miner分析軟件手動或者自動實現熒光串?dāng)_的補償校正，避免因熒光染料發射光譜之間疊加所造成的誤差導致結果的誤判（Fig13）。
Fig13、Crystal Miner軟件進行熒光補償校正
A、熒光補償校正前，Blue通道和Green通道熒光圖譜；B、熒光補償校正調整前，Blue通道1D圖；C、熒光補償校正后，Blue通道和Green通道熒光圖譜；D、熒光補償校正后，Blue通道1D圖。在B和D中灰色代表陰性微滴群體，藍色代表陽性微滴群體。
最后我們探索出適合rAAV2和rAAV8病毒基因組拷貝數的定量檢測流程（Fig14），本次實驗旨在為基因治療領域的科學家和研究學者提供一個參考依據，用于制定高效的rAAV病毒基因組拷貝數定量檢測的解決方案。
Fig14、rAAV2和rAAV8病毒基因組拷貝數的定量檢測流程
【參考文獻】
[1] Jude R , Samulski, Nicholas, et al. AAV-Mediated Gene Therapy for Research and Therapeutic Purposes.[J]. Annual review of virology, 2014.
[2] Keeler A M , Flotte T R . Recombinant Adeno-Associated Virus Gene Therapy in Light of Luxturna (and Zolgensma and Glybera): Where Are We, and How Did We Get Here?[J]. Annual Review of Virology, 2019, 6(1).
[3] Matthew R. PenningtonA et al. Platform Approach for Analytical Methods to Support Adeno-Associated Virus (AAV) Gene Therapy Products.[J]Charles river.
[4] Takashi Okada.Efficient AAV Vector Production System: Towards Gene Therapy For Duchenne Muscular Dystrophy.Intech.
